1、概述

1.1 产品特点

FQC型矿用气动抽出式轴流局部通风机（以下简称气动风机）是我公司开发的新产品。该产品具有结构紧凑、体积小、重量轻、操作简单、维修方便、安全性能好的特点。该系列气动风机的叶片和相对应壳体的材质进行了摩擦火花安全性检验，能保证在有瓦斯的场所使用。

1.2 主要用途及适用范围

该系列气动风机采用压气驱动气动马达带动叶轮旋转的结构，适用于煤矿井下作抽出式局部通风使用，也可作为冶金矿山、隧道工程等的局部通风设备，用途广泛。

1.3 使用环境条件

输送介质为空气，含尘量不超过10mg/m3，介质温度为-200C～+350C。风机的安装位置标高为-1000m～+1000m。

1.4 工作条件

供风量应大于气动风机的山东瑞纳创大工作风量。

安设气动风机的基础应牢固，四周无暴晒、淋雨现象。气动风机的进风口边缘离地面或顶壁的高度应不小于0.3m。

1.5 使用寿命

使用寿命不少于4年，且山东瑞纳创次大修前安全运转时间不少于1200h。

2、安全注意事项

2.1  操作人员必须经过培训、熟悉操作、合格后，持证上岗；

2.2  操作人员使用钻机前必须详细阅读本使用说明书；

3、结构特征和工作原理

3.1 结构特征

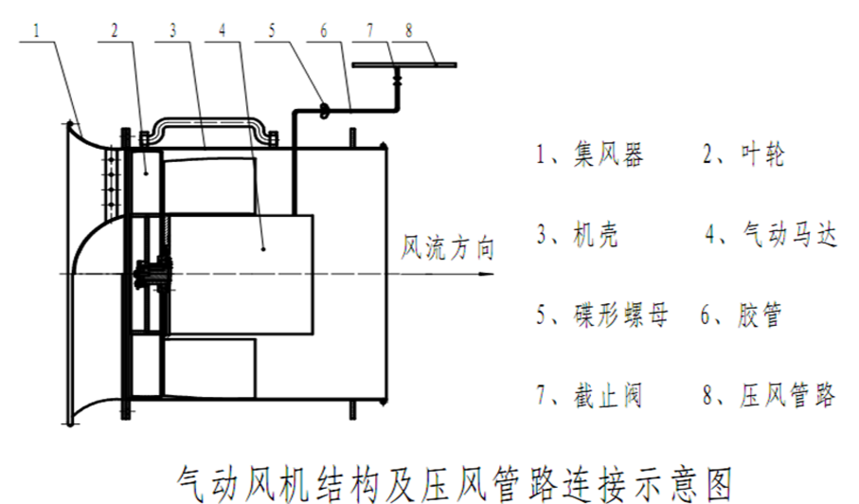

该系列气动风机由集风器1、叶轮2、机壳3和气动马达4等部件组成。气动风机机壳、集风器等结构构件均用低碳钢板焊接而成，气动马达则用螺栓与机壳联接，叶轮由轮毂、叶片、空心轴、幅板焊接在一起，叶轮与气动马达输出轴直接联接。如下图所示：

气动马达为齿轮马达，结构简单，使用寿命长，压气由井下压气管道供给，用胶管和气动马达进气口联接。

3.2 工作原理

由井下压气管道中引出的压气通过胶管与气动风机外壳上的气动马达进气口联接后，开启阀门，压气驱动马达转动带动风叶轮旋转，叶轮对空气做功，使空气具有能量后以一定的速度排出风机，由风筒引导到需要的地方。

4、主要技术参数

4.1 型号的组成及其代表意义

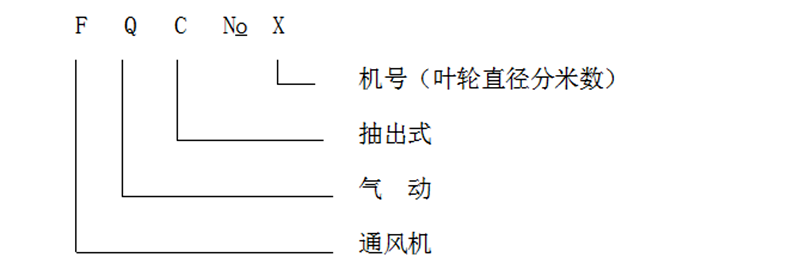

标注实例：FQCNo4:F表示通风机；Q表示气动；C表示抽出式；4表示叶轮直径4dm。

5、 型号及技术参数

FQC系列气动风机包括了4个机型，其主要技术参数见下表。
